什么是二次回路？知識詳解
在了解二次回路之前，我們需要了解到這些相關知識：
一次設備：一次設備是生產、輸送、分配電能的電氣設備，這些設備組成的電路，稱為一次接線或者主接線。
二次設備：對一次設備的工作狀況進行監視、測量、保護、調解所必需的電氣設備，這些設備按一定要求連接而成的線路就叫二次回路。
今天，我們就來簡單地講解二次回路。
二次回路的分類
根據功能特性劃分，二次回路的其主要分類有：
1. 控制（操作）回路：由控制開關和控制對象的傳遞、執行機構組合，代表性的有：斷路器、隔離開關；
2. 調節回路：調節型自動裝置，由測量機構、傳送機構、調節器和執行機構組成。常見的有：VQC系統有載調壓裝置，發電機的勵磁調節裝置；
3. 繼電保護和自動裝置回路：其主要是指常規的電磁繼電器，起到了保護和自動投切功能；
4. 測量回路：其作用是根據一次設備和系統的工作狀態，判斷是否發生故障或異常；
5. 信號回路：反映一二次設備工作狀態；
6. 操作電源系統：給控制、保護、信號等設備提供工作電源與操作電源。

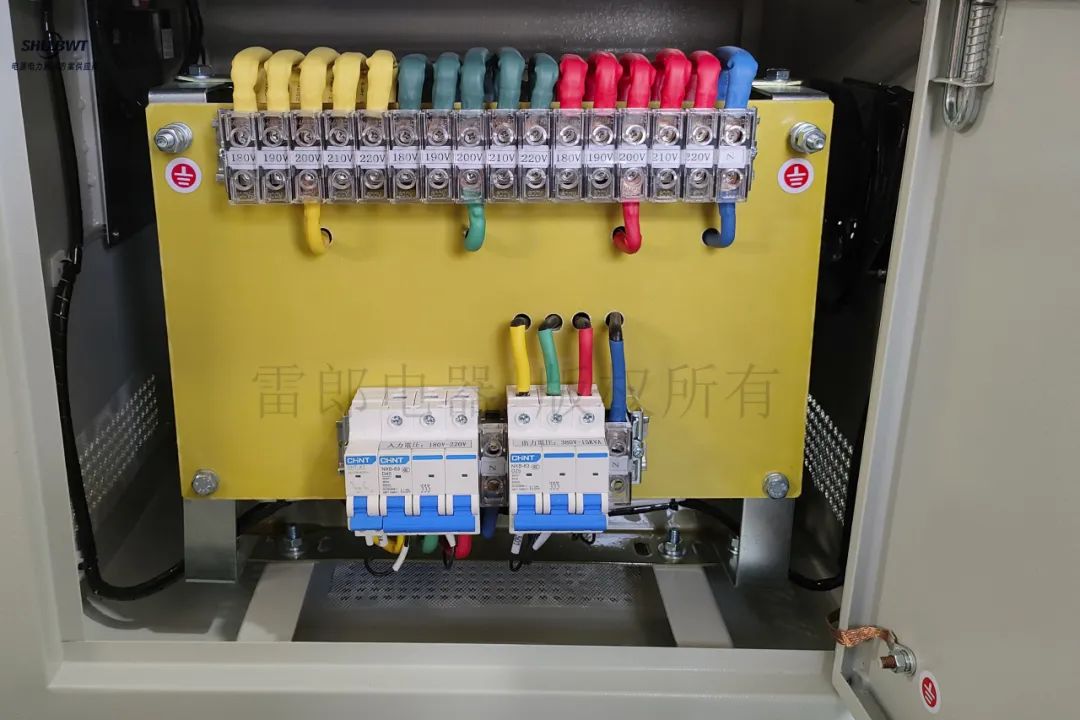

雷郎電器：三相變壓器含斷路器

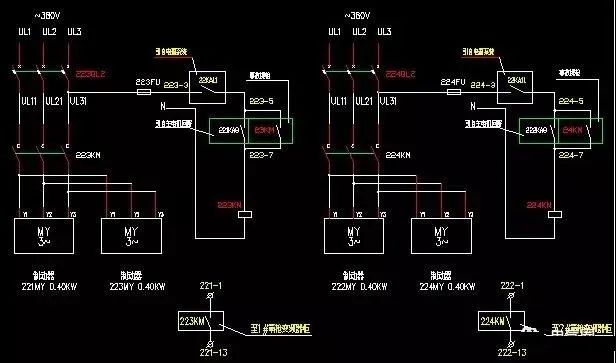

辨識二次回路
在我們電路的設計學習中，可以從以下方式進行辨識二次回路：
電磁型保護二次圖紙看圖方法
1.先交流、后直流、交流看電源，直流找線圈；抓住觸點不放松，一個一個全查清；
2.先上后下，先左后右，屏外設備一個也不漏。
微機型保護二次圖紙看圖方法
1.認識元件及元件編號、功能。元件編號在圖紙中具有唯一性，這點應特別注意，在幾張圖紙中，可能只有一張圖紙上標有元件功能及所處位置，在其它圖中并未說明；
2.認識回路編號。某些特定的回路具有統一編號，這點應牢記，對以后看圖起到很大的作用。如跳閘回路33、133、233等，合閘回路3、103；電流回路400－599，電壓回路600－799等等；
3.端子排（左右兩側相通）。端子排在圖紙中起到至關重要的作用，會看懂端子排是看懂二次回路的前提。
在設備中，根據以下元器件標識判斷二次回路：
1. 通過端子排：根據行標DL/T317-2010《繼電保護標準化設計規范》要求中的命名規范，從端子排的編號辨識回路
2. 通過電纜回復標號：根據《南方電網500kV變電站二次接線標準》(Q/CSG11102002-2012)二次回路的設計有統一規范的命名，即2012年以后的設計和施工均要求二次回路號頭上標有回路標號。
3. 根據電纜芯外觀：有相色的一般為電流、電壓回路，A相:黃色B相:綠色C相:紅色N相:黑色；電流、電壓回路接入的端子一般為可開斷的試驗端子。
圖：雷郎電器
