光伏發電是一項精密且復雜的電力工程系統，其包含的上下游電力系統配件有：光伏組件、匯流箱、逆變器、升壓變、集電線路、低壓配電裝置、主變壓器、高壓配電裝置、無功補償?shù)炔糠帧?/p>

其發電的流程為：由電池板串接成光伏組件，將這些組件并列通過匯流箱形成光伏陣列，通過這套光伏陣列，將太陽能能量捕捉轉化為直流電，直流電經過三相逆變變壓器器轉化為三相交流電，再通過升壓變壓器轉化為符合電網要求的交流電，用以用電設備使用和遠程調配。

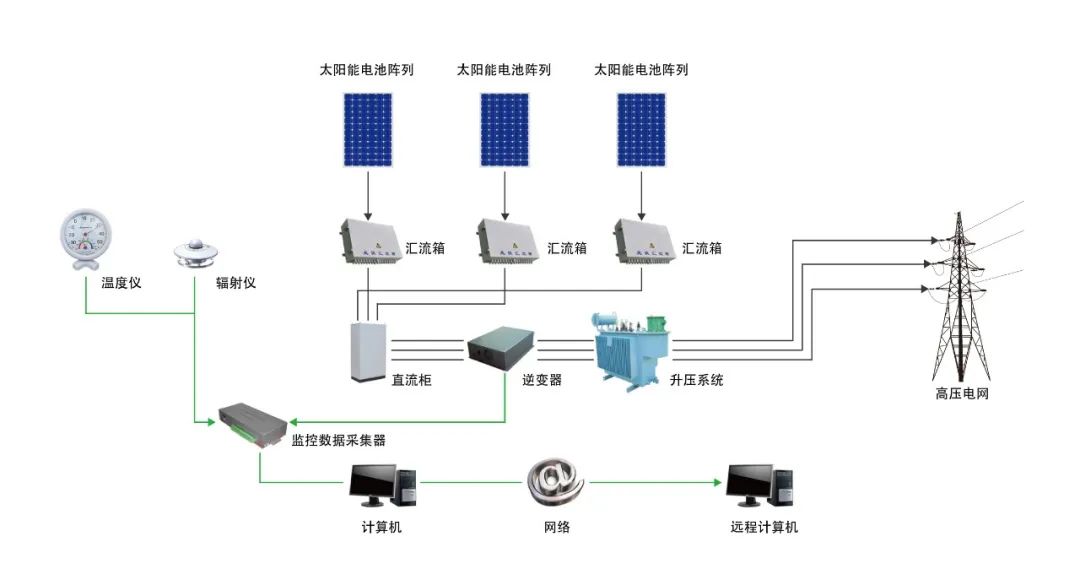

光伏發電流程

可以看到，光伏發電流程配合緊密、環環相扣，對于發電鏈路中的每相環節，均有可能出現風險故障。這里，我們將進行分析判斷，并提供解決思路，供大家進行理論學習參考。

根據不同地工作區塊，其可能產生的故障有：

1.光伏區故障：電池板、組串、匯流箱故障、逆變器安裝、調試不到位引發的故障以及升壓變附屬設備故障；

2.升壓站故障：含輸電線路故障、母線故障、逆變變壓器故障、高壓開關及附屬設備故障、繼電保護裝置故障；

 3.通訊及自動化故障：運行分析和監控設備故障，其雖不會直接影響發電設備運行，但會留下安全生產隱患；

4.地域及環境影響：氣候的影響、對設備的腐蝕，土地地質條件的改變?cè)斐傻脑O(shè)備損壞，小動物侵入電氣設備。

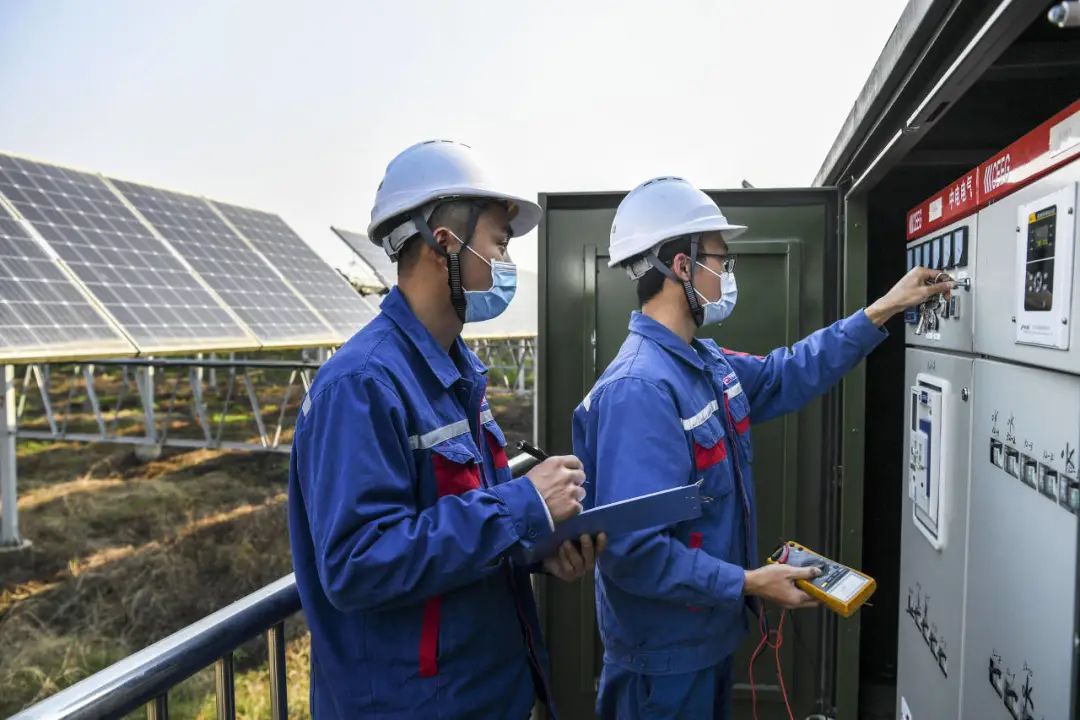

光伏站檢查

針對這些運行區塊，我們需要制定針對性的防護和排障預案，整體上來說，有以下的思路：

1. 落實基建為生產服務的要求，在建設過程中確保質量，不留隱患交付生產；根據現場環境條件，設置防范設施；制定設備準入標準，采購正規合標的電氣設備設施。

2. 做好春檢，秋檢，日常檢查工作，對封堵進行修復，對匯流箱端子螺絲復緊；對逆變器濾網進行清潔，保持散熱量；加強對散熱風扇的檢查，發現異常及時修復更換

3.對于升壓變壓器而言，變壓器，特別是干式變壓器，正常情況下，故障率極低。常見故障類型為封堵不嚴，導致小動物進入、散熱風扇故障和本體安全網門閉鎖松動。

在沿海地區和漁光互補項目中，升壓變高壓開關電纜頭、電纜、避雷器是重點檢查項目。這點，都可以通過定期檢查進行排除。

除此之外，還需要從源頭設計、基建管理、人員培養和風險監控等四個維度進行風險管控。日常巡查到位，技術監督工作及時開展，防患于未然。

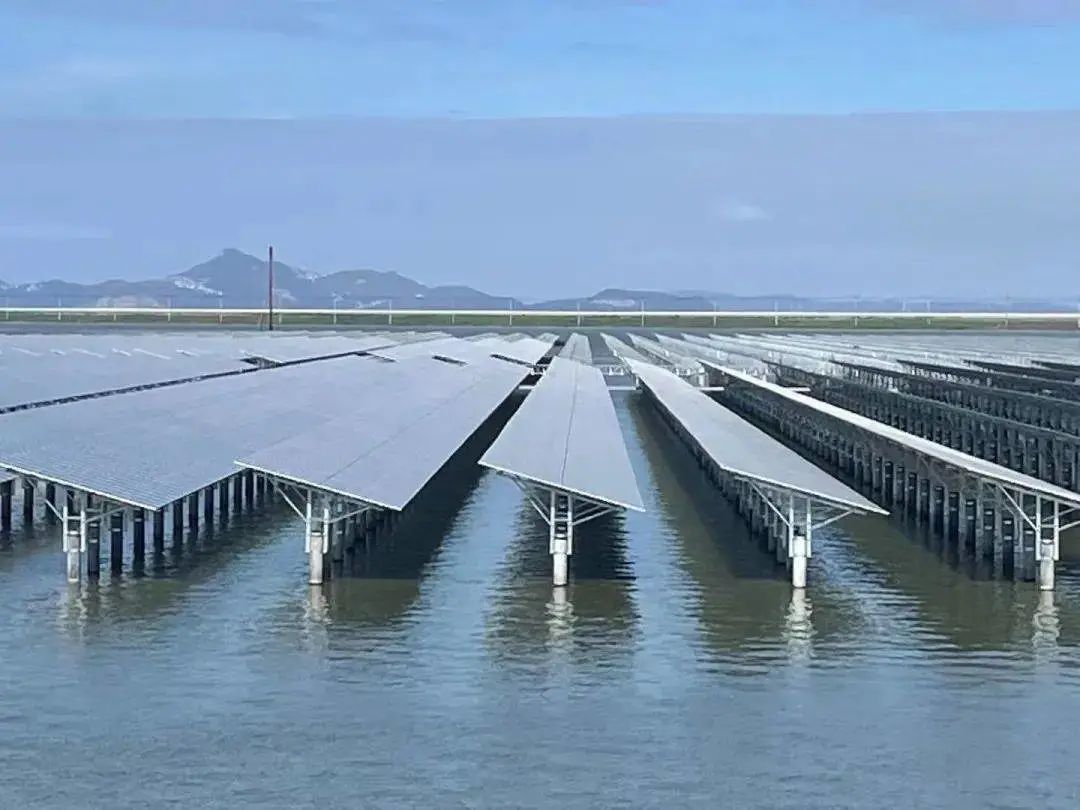

漁光互補

保障光伏電網的穩定，選用優質的電器設備也是其中重要的一環。雷郎電器是一家專注于電源電力設備廠家，在光伏等新能源發電領域上，我們主打的產品方案是 LLDG LLSG 單相/三相 光伏隔離變壓器。

光伏隔離變壓器主要運用在電網和并網逆變器之間，通過電磁感應原理，轉化電壓并隔離抑制逆變器功率器件開關導致的電位浮動所產生的漏電流及逆變器在控制中產生的微小直流電流，起到了提高電網穩定性的作用。

公司了采用優質的材料（H級漆包線、全新品牌硅鋼片）和先進的工藝技術（全真空浸漆工藝），生產的光伏隔離變壓器，具有導電性能好、溫升高、壽命長、噪音低、散熱性強、造型美觀等諸多優點，是較為理想的隔離電源方案。目前，我們已于光伏TOP級企業達成合作，實力有目共睹，歡迎前來參觀選購！

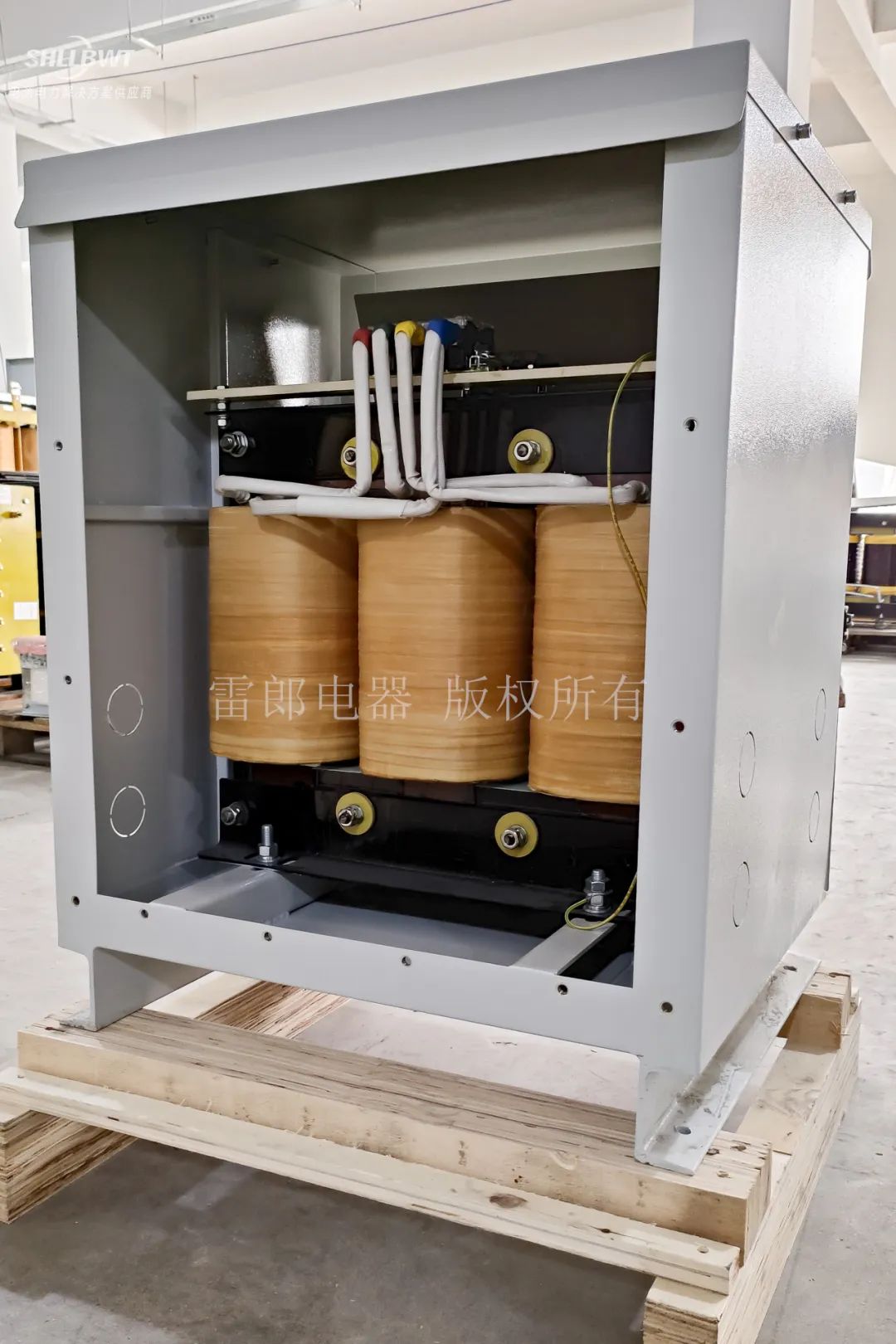

雷郎電器隔離變壓器

圖：雷郎電器
