設計一款加熱電爐，其總體原則是將目標產量放置于首位。從目標產量出發，確定日耗電期望值，從日耗電期望值進行變壓器及補償配套設備選型并保留余量，進行電爐參數設計。同時，也需要考慮到爐料的特性和加工工藝因素，對其相關工藝配套選型。當然，這是一項復雜且系統的大型工程，本文僅從純理念的角度出發，在實際生產中，應咨詢專業人士進行設計與落實。

對于電爐而言，其主要的參數由固定參數：爐殼直徑、高度；極心圓直徑；爐膛深度；爐膛直徑；電極直徑；極墻距；爐蓋高度；電極行程；料管數量；把持器型式；和可變參數：極心圓功率密度、電極電流密度、爐底功率密度、二次電流電壓比、極心圓二次電壓密度組成。

其固定參數與冶煉品種有關，其確定之后不能發生改變，對應地冶煉品種也會固定下來，最多只能兼顧兩三個品種，且改品種之間會發生的問題也需要明確下來。通過定品來決定爐殼直徑、高度、極心圓直徑，如：爐料電阻大及還原難度大的品種相對極心圓小，導電差的品種（鎳鐵）極心圓小。爐膛深度（料面厚度）決定熔池深度（弧光距爐底高度）和爐料比電阻，從而決定了電極下插深度。

而可變參數可以由加熱變壓器參數和原料投放進行控制，將其達到期望的產能指標，如：極心圓功率密度，是入爐有功功率除以極心圓面積的比值；電極電流密度，取決于二次電流使用大小；二次電流電壓比，可通過低壓補償進行提高。

電弧爐冶煉

可以看到，在電爐加熱領域中，電爐加熱變壓機是決定其產能效率的重要環節。在此基礎上，就要求電爐加熱變壓器做到以下幾點要求：

1. 電極和爐料相接觸的工作短路是經常發生的，因而要求變壓器較大的阻抗值；

2. 電爐變壓器的低壓大電流出線是其極為重要的一部分。出線要防止本身和鄰近結構的過分發熱。對于三相出線，其阻抗要盡可能相同。

3. 通過改變電壓進行爐膛溫度的精準調節，對于其輸出電壓的準確性有著極高的要求。

電爐加熱變壓器

作為一家深耕于行業多年的電源電力高新企業，電爐加熱變壓器也是我們雷郎電器主要的產品線之一。

我們的電爐加熱變壓器采用優質取向硅鋼片，45度全斜接縫、不沖孔、無緯玻璃粘帶綁扎工藝制造。線圈采用國際最新主縱絕緣結構，H級耐熱，合理選擇繞組的結構和絕緣，保證繞組有足夠的機械強度。具有承受短路能力強、過載能力強、效率高、低損耗、安全、可靠等特點。

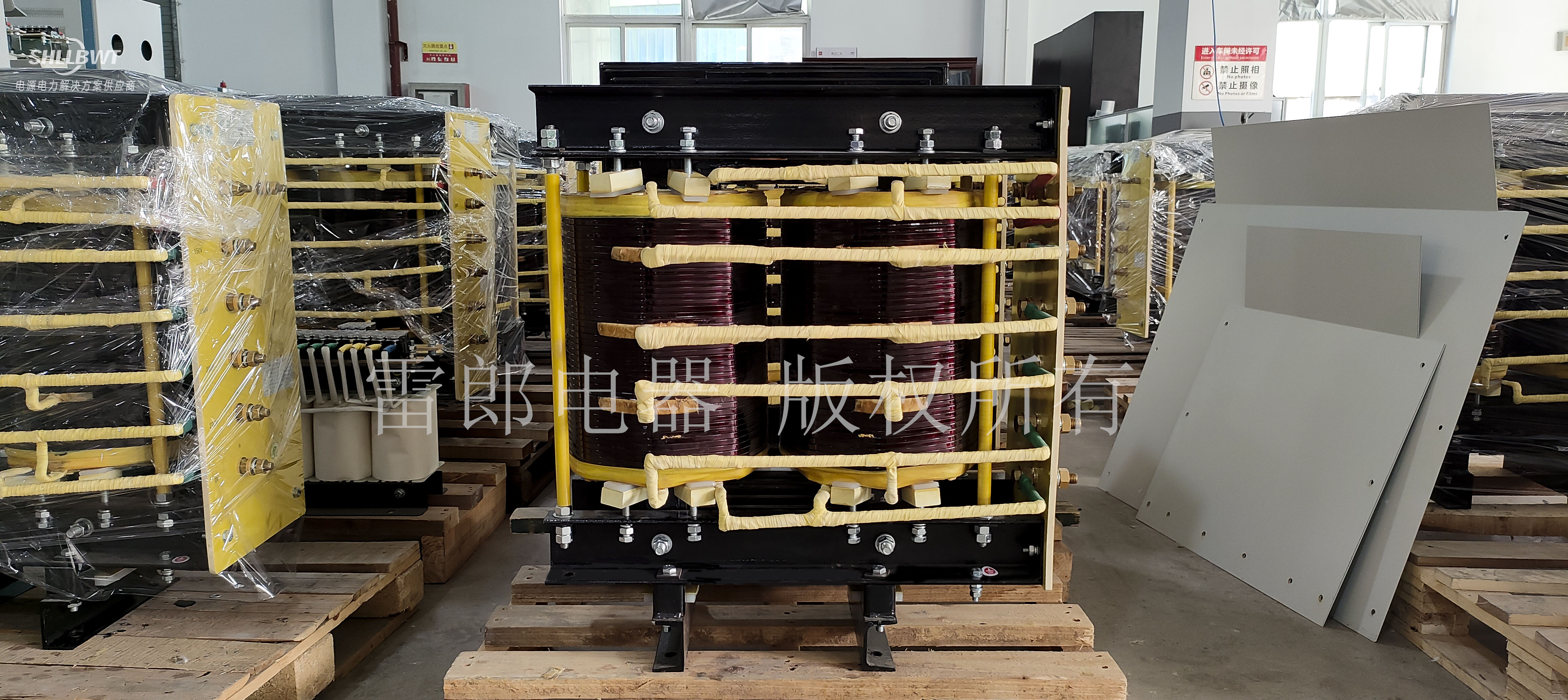

電爐加熱變壓器

圖：雷郎電器
